SAN存储

SAN存储

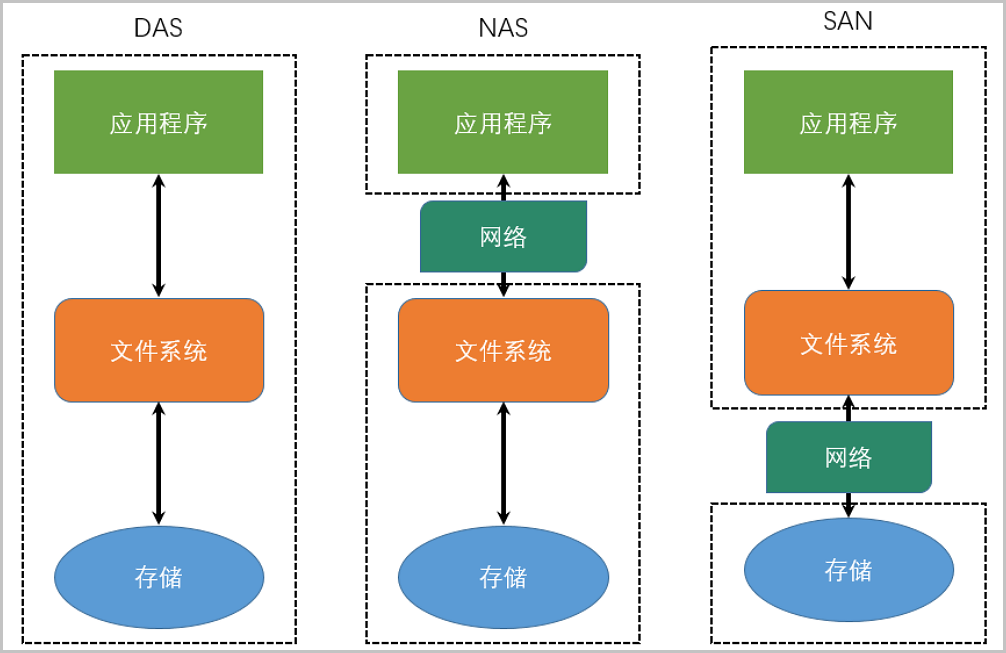

SAN （Storage Area Network）顾名思义就是存储区域网络。SAN存储是一种连接外接存储设备和服务器的架构，支持SAS、iSCSI、FC和FCoE存储。其特点是：可它被操作系统识别为直接相连的存储块设备。DAS、NAS和SAN是经常被提及的存储类型，区别如图 1所示：

NAS较为容易使用，不需要额外文件系统。
DAS存储设备不存在共享访问点，可直接采用常用文件系统，例如：EXT3/4和XFS（DAS则使用本地存储类型）。
SAN通过网络共享访问块设备存储，需要使用共享文件系统。

ZStack支持使用SAN作为主存储，包括：Shared Block和Shared Mount Point两种方式。

Shared Block

Shared Block（共享块存储）是ZStack企业版新支持的一种主存储类型，可以将用户在SAN存储上划分的LUN设备直接作为存储池，再提供给业务云主机使用。与之前Shared Mount Point（SMP）主存储类型不同，Shared Block具备便捷部署、灵活扩展、性能优异等优势。据实测数据显示，Shared Block可以完全发挥物理磁盘的性能。

Shared Block方式使用SAN存储

ZStack支持iSCSI或FC共享访问协议部署Shared Block。通过管理节点接管物理机并添加裸设备，即可通过Shared Block方式使用SAN存储。

通过iSCSI共享访问协议部署Shared Block详情请参考《Shared Block 共享块存储（iSCSI存储）部署教程》。
通过FC共享访问协议部署Shared Block详情请参考《Shared Block 共享块存储（FC存储）部署教程》。

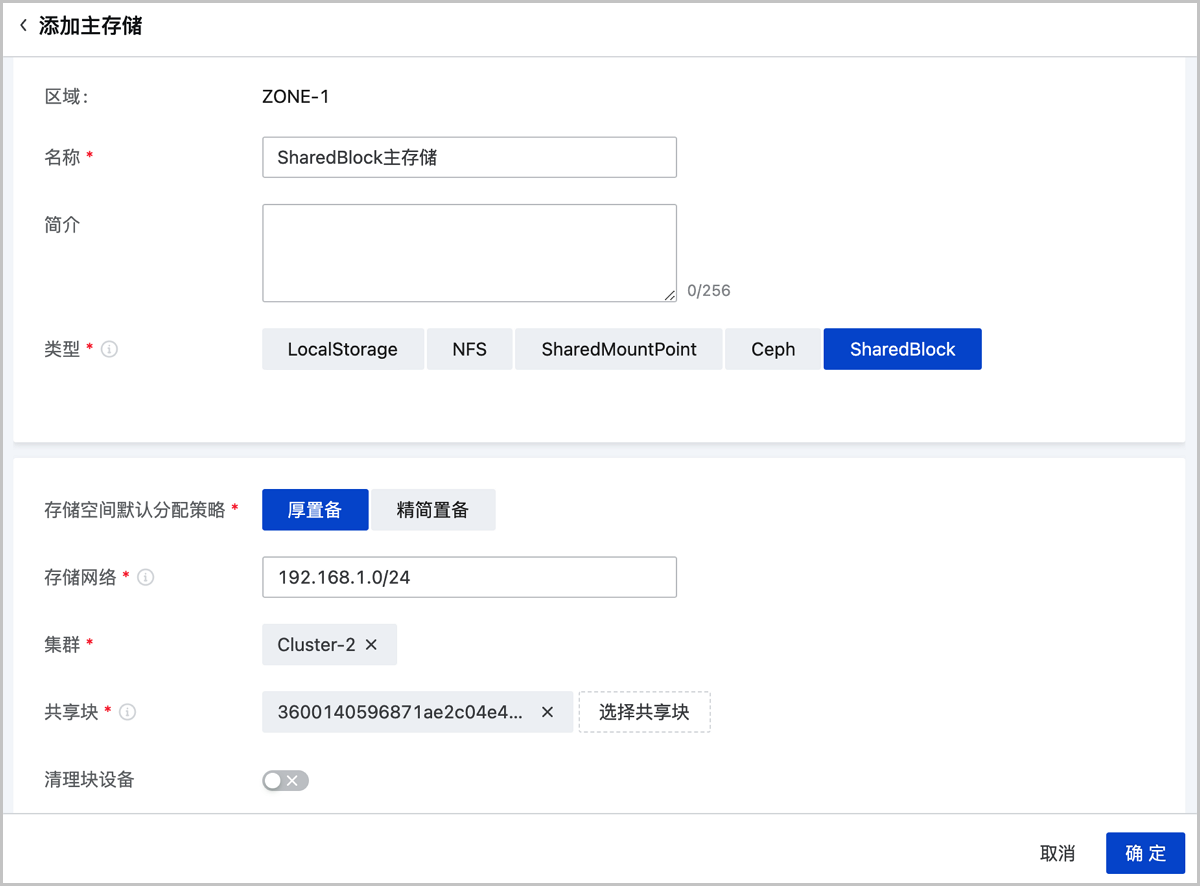

部署完成后，支持以共享块为单位添加为主存储使用。如图 1所示：

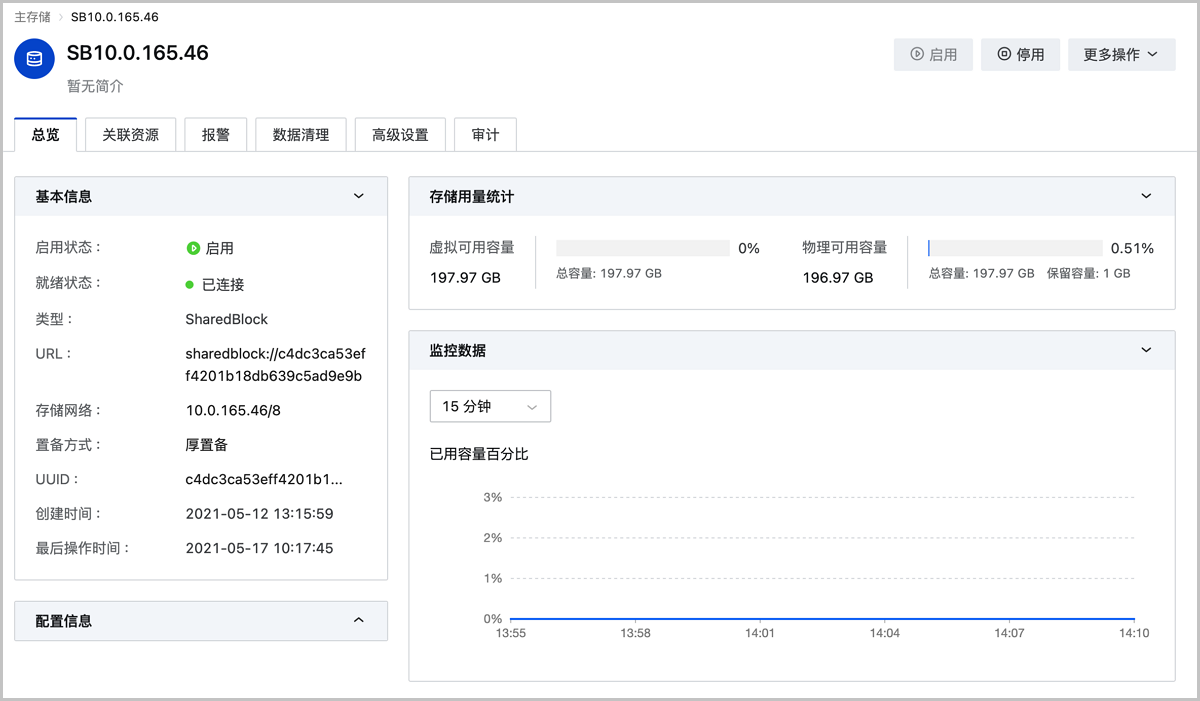

查看Shared Block存储信息

在ZStack私有云主菜单，点击硬件设施 > 主存储按钮，在主存储页面点击SMP主存储名称可查看共享存储信息。如图 2所示：

迁移特性

共享存储场景，支持云主机在线迁移。

高可用特性

共享存储场景，支持云主机高可用特性。若需要开启主机高可用特性，需要满足：

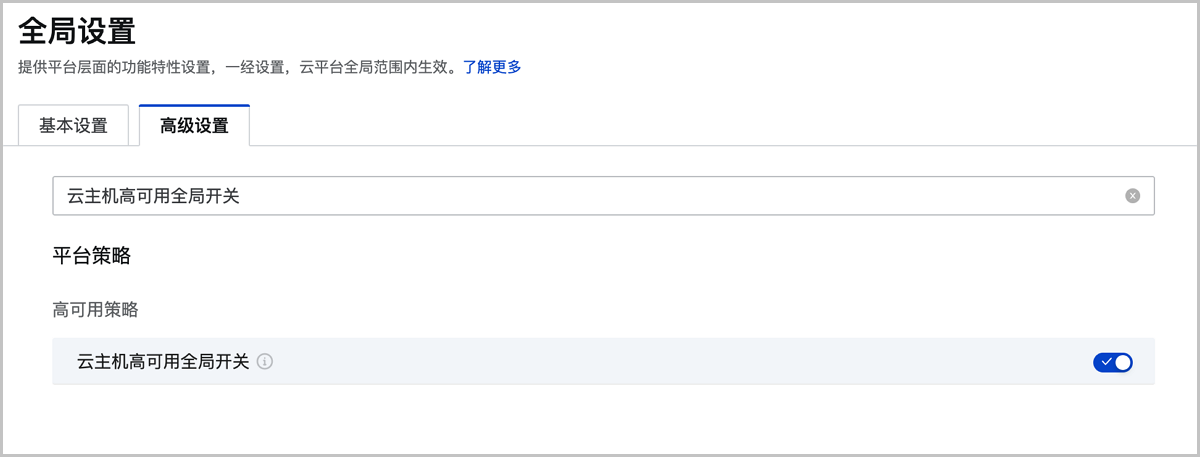

在ZStack左侧系统菜单栏点击设置 > 全局设置按钮，在全局设置页面将配置云主机高可用全局开关状态调整为ture状态。如图 3所示：
图 3. 设置云主机高可用开关

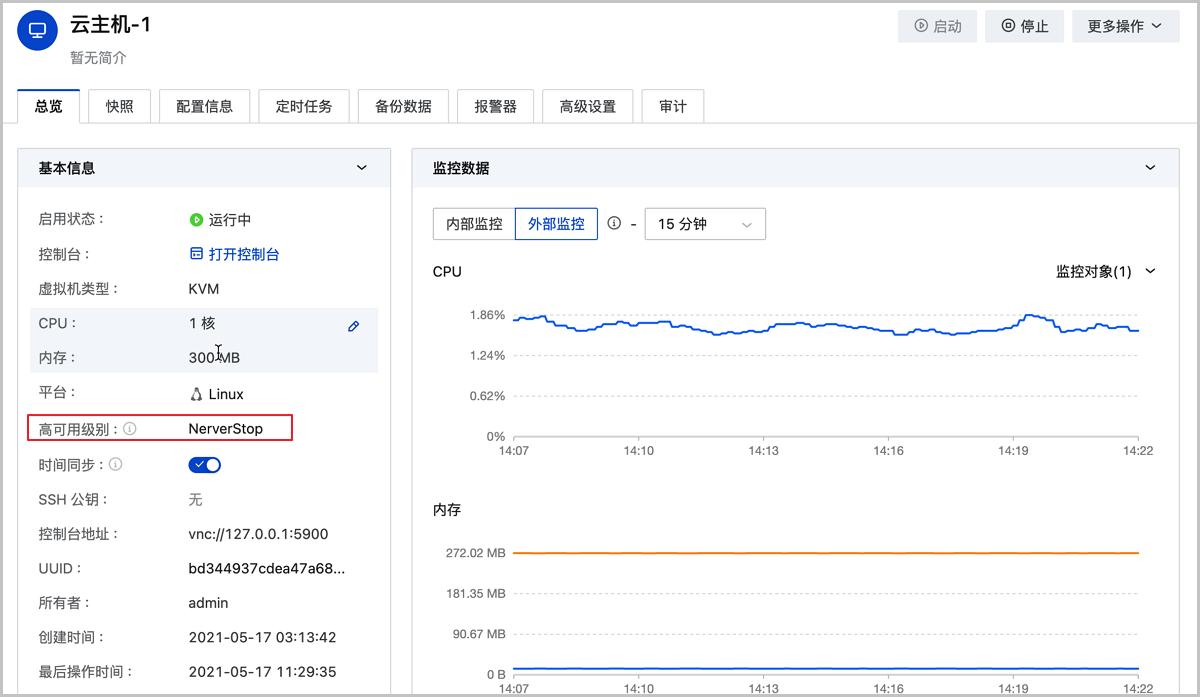

点击云资源池 > 云主机在云主机界面点击云主机名称，设定云主机高可用级别为NeverStop。如图 4所示：
图 4. 修改高可用级别

开启高可用模式后， KVM代理对共享目录定期写入，并把检测信息通知给管理服务，以提供高可用切换机制判断依据。如图 5所示：

Shared Mount Point

Shared Mount Point（简称SMP），支持使用分布式文件系统提供的网络共享存储。例如：GFS2、OCFS2、VMware VMFS、MooseFS、GlusterFS等。部署共享文件系统后，每个服务器节点即可访问相同的目录路径。

SMP方式使用SAN存储

KVM虚拟化场景使用共享存储挂载访问SAN存储时，管理员需要在KVM主机预先安装GFS2或OCFS2共享文件系统，完成后，KVM主机可共同访问挂载点，例如：/opt/smp/。

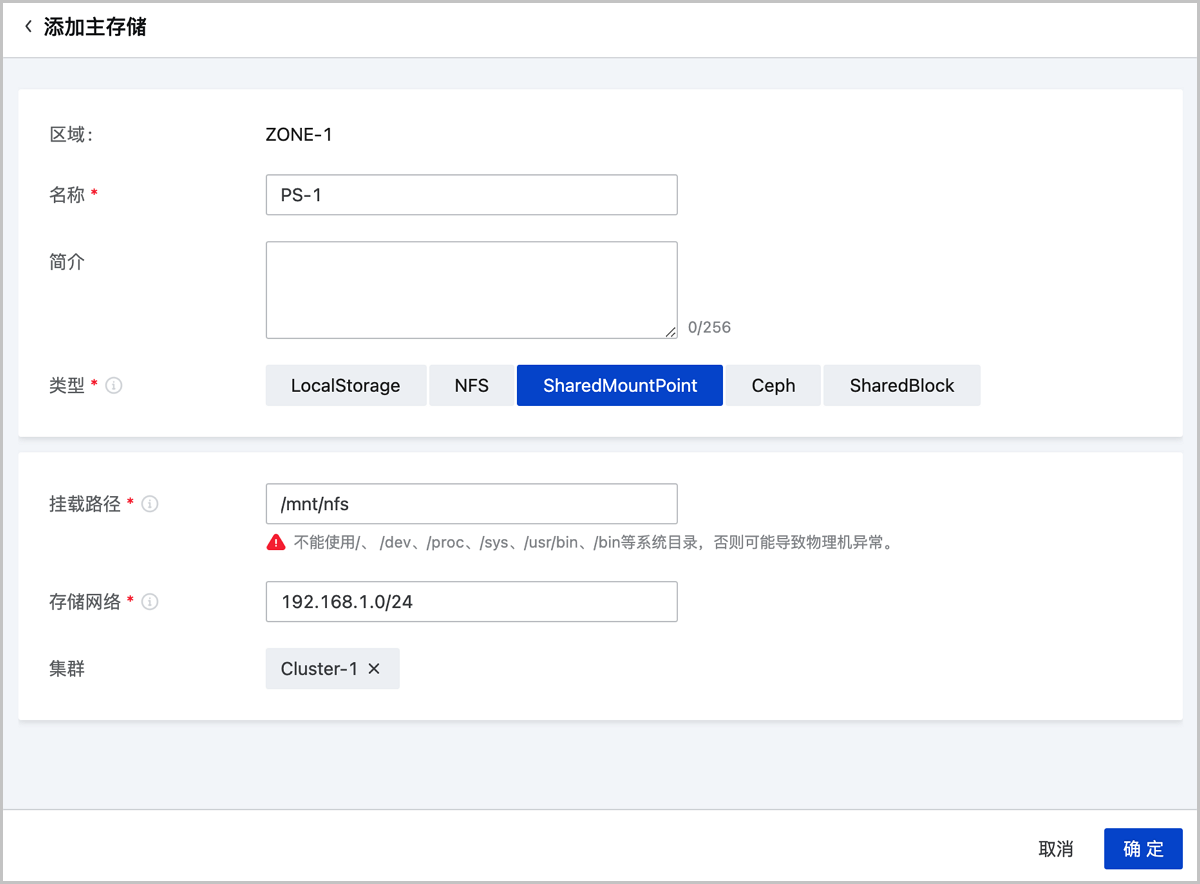

ZStack对共享存储的操作通过KVM主机代理服务完成，包括创建、挂载、卸载、删除和快照等动作。主存储配置步骤提供共享存储挂载点（Share Mount Point），如图 1所示：

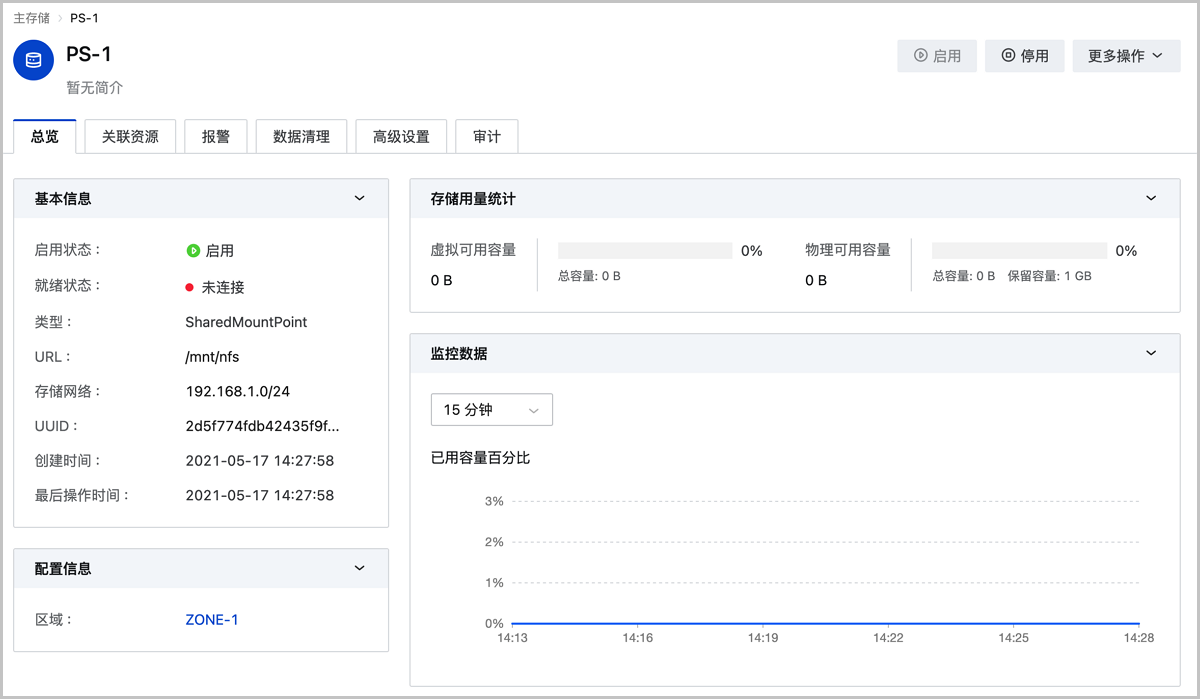

查看SMP存储信息

在ZStack私有云主菜单，点击硬件设施 > 主存储按钮，在主存储页面点击SMP主存储名称可查看共享存储信息。如图 2所示：

SMP存储文件目录信息

共享存储目录结构，与本地存储类似。ZStack在共享存储路径创建以下文件目录：

Imagecache：镜像缓存目录，存放模板和ISO镜像的缓存。
RootVolumes：系统云盘目录，存放云主机系统云盘。
DataVolumes：数据云盘目录，存放云主机数据云盘。

在共享存储场景，系统云盘和数据云盘具体所在路径可通过云盘信息获得，与本地存储类似。

迁移特性

共享存储场景，支持云主机在线迁移。

高可用特性

共享存储场景，支持云主机高可用特性。若需要开启主机高可用特性，需要满足：

在ZStack左侧系统菜单栏点击设置 > 全局设置按钮，在全局设置页面将配置云主机高可用全局开关状态调整为ture状态。如图 3所示：
图 3. 设置云主机高可用开关
点击云资源池 > 云主机在云主机界面点击云主机名称，设定云主机高可用级别为NeverStop。如图 4所示：
图 4. 修改高可用级别

开启高可用模式后， KVM代理对共享目录定期写入，并把检测信息通知给管理服务，以提供高可用切换机制判断依据。如图 5所示：
